Системы постоянного мониторинга
Оптимизируйте производительность скважин с помощью мониторинга параметров скважины и пласта в режиме реального времени.
ОБЗОР
Система постоянного мониторинга NEO содержит датчики давления, температуры, расхода в скважине, а также датчики состава флюида. Модульные и настраиваемые для каждой скважины, эти технологии обеспечивают превосходную производительность и расширенные возможности мониторинга скважины и пласта, помогая вам оптимизировать добычу.
Имея под рукой данные в режиме реального времени, вы можете принимать обоснованные решения по увеличению добычи углеводородов в течение всего срока эксплуатации скважины и максимизации стоимости активов на каждом этапе эксплуатации месторождения. Получите данные о скважинах, необходимые для оптимизации добычи и увеличения срока службы скважины с помощью систем мониторинга скважин NEO. Наш опыт и многоступенчатая программа тестирования привели к созданию надежной, компактной и гибкой системы мониторинга скважин и пластов.
Преимущества:
- Получайте показания давления и температуры с высоким разрешением в сложных скважинных условиях
- Оптимизируйте темпы добычи, рассчитайте запасы и улучшите моделирование пласта
- Установите постоянный мониторинг и устраните необходимость ежедневных выездов на скважины
- Максимальная зарегистрированная погрешность – 0.015% от ВПИ
- Получен сертификат на средства измерения от ВНИИМС

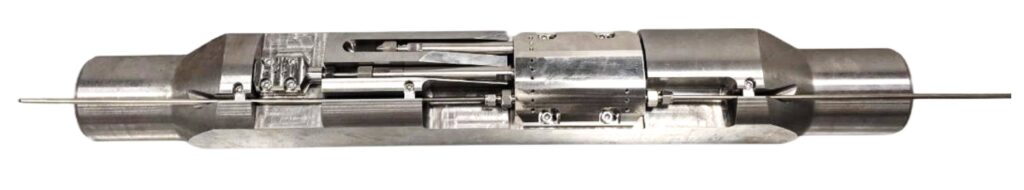

Наш термоманометр NEO-QPT (кварцевый датчик давления и температуры) сертифицирован для надежной работы в условиях высокого давления/высокой температуры (HP/HT) и имеет срок службы более 15 лет. Термоманометр доступен в двух вариантах конфигурации — одинарный или двойной.
Датчик обводненности продукции
Применение
- В составе интеллектуального заканчивания для
горизонтальной скважины - Анализ обводненности продукции в режиме
реального времени для каждого интервала пласта - 12 датчиков по окружности отслеживают
уровень воды в скважинее
Получайте точные данные по скважинам, когда и где вам это нужно
Положитесь на наших экспертов, чтобы установить систему NEO в вашей скважине, исходя из ваших конкретных требований к сбору данных. Хотя специфика применения меняется от скважины к скважине, общая цель остается прежней — гарантировать, что каждый датчик предоставляет высококачественные данные и позволяет осуществлять контроль в реальном времени.

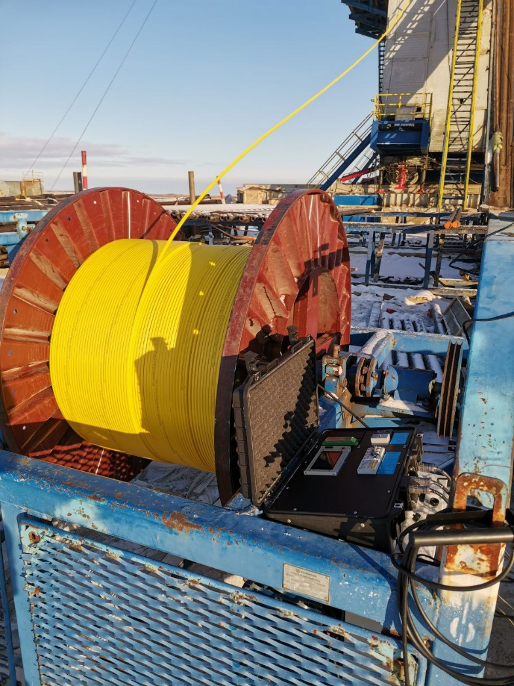

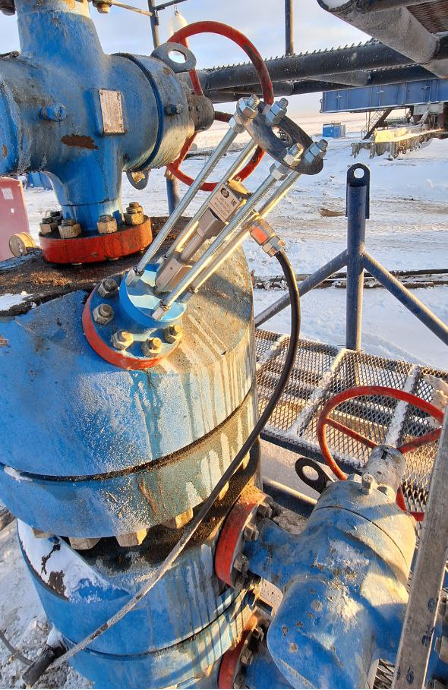

Каждый датчик NEO подключается с помощью кабеля с металлической трубкой Tubing Encapsulated Cable (TEC). TEC выходит из скважины через специальный герметичный вывод кабеля, ГВК.

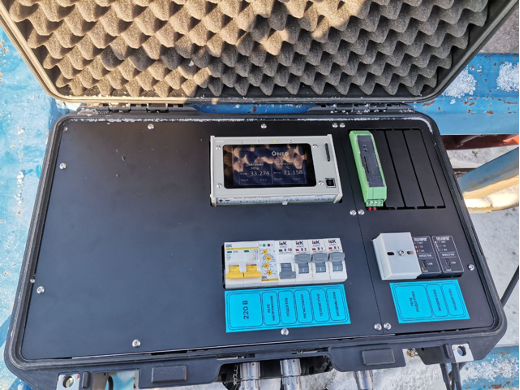

Поверхностный кабель соединяет ГВК с системой сбора данных ССД. Кабельная система подключается к соответствующей точке в системе ССД, а электроника системы ССД обеспечивает питание и интерфейс связи для датчиков NEO в скважине.

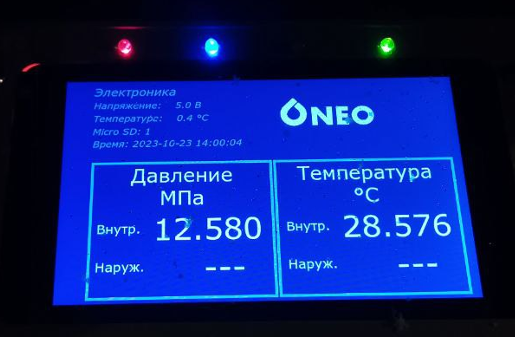

Программное обеспечение NEO преобразует данные, полученные от датчиков, в давление (МПа, бар, техническая атмосфера, физическая атмосфера) и температура в градусах Цельсия или Фаренгейте. Программное обеспечение также рассчитывает расход на основе измерений дифференциального давления от датчиков, установленных на расходомере, и данных PVT модели. Система NEO хранит ваши данные и делает их доступными в режиме реального времени в вашей системе диспетчерского управления и сбора данных (АСУТП) или системе базы данных. Имея в своем распоряжении эту информацию в режиме реального времени, вы можете принимать быстрые и обоснованные решения.
Примеры применения
Пример 1. Мониторинг многостадийного ГРП в АО «Арктикгаз»

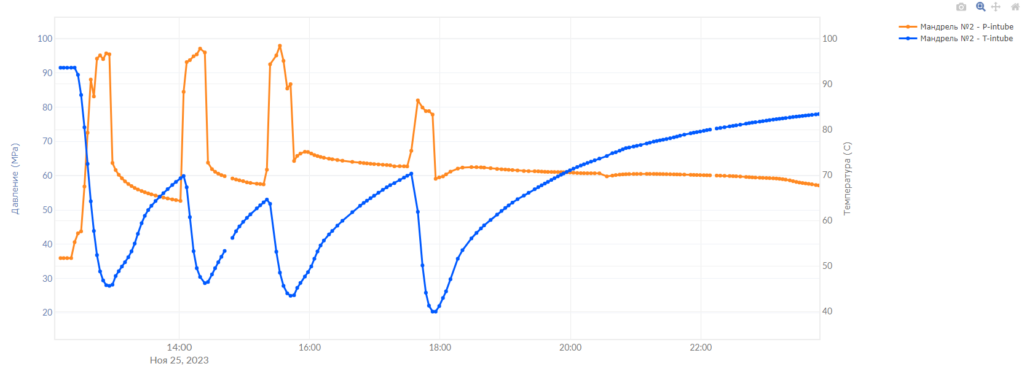

Система мониторинга NEO позволила отследить процесс многостадийного гидроразрыва пласта в газоконденсатной скважине. Давление пиково возрастало до 1000 атмосфер. Точность оценки пластового давления и температуры не уступают ведущим мировым аналогам.
Пример 2. Мониторинг работы насосов в ПАО «Татнефть»
В первой скважине система NEO позволила установить, что насос работает эффективно, видно каждое качание и отбор нефти.

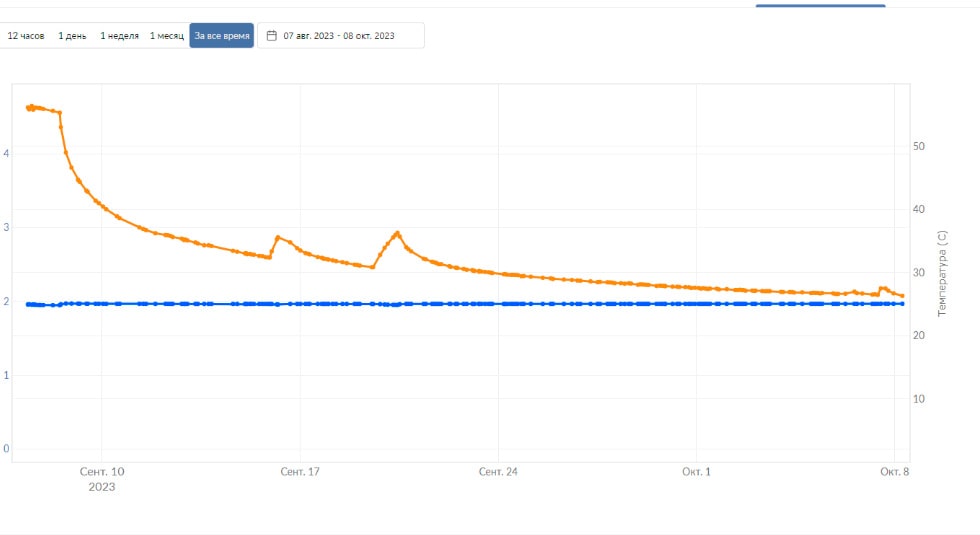

Во второй скважине давление при добыче снизилось до величин менее 9 атмосфер (при разрешенном давлении не ниже 20 атмосфер для данных пластов).

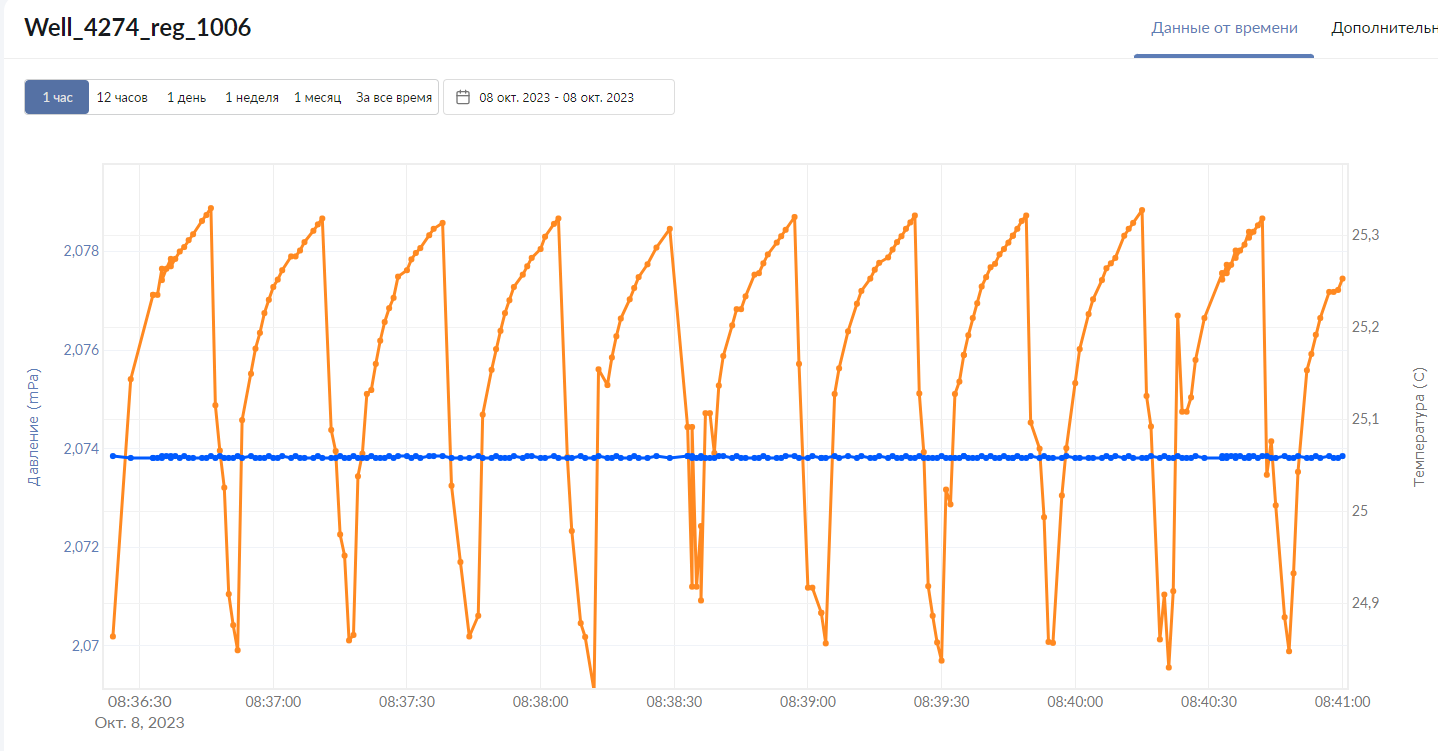

При этом, благодаря высокой чувствительности датчиков и опросу раз в секунду, видно периодическую работу насоса ШГН. В данном случае насос работает неэффективно, так как уровень жидкости в скважине низкий.
Бригада 4 раза выезжала на скважину для оптимизации работы насоса. Насос перенастраивали, чтобы больше брать из затрубного пространства (пласта над пакером). Также снижали частоту работы насоса, чтобы съэкономить электроэнергию.
Отметим, что так как был только 1 датчик внутритрубного давления, приходилось выезжать на скважину и отбивать уровень жидкости в затрубном пространстве. В дальнейшем рекомендуется устанавливать 2 датчика (измерение онлайн внутритрубного и затрубного давлений), чтобы съэкономить и не выезжать на скважину для отбивки уровня. Также рекомендуется установить циркуляционный электроклапан в составе НКТ, чтобы можно было контролируемо перекачивать периодически жидкость из затрубного пространства в трубное, не поднимая насоса, без бригады, онлайн, экономя на эксплуатационных расходах.
Пример 3. Система NEO для мониторинга давления и температуры в скважине на морской платформе им. Корчагина, ООО «ЛУКОЙЛ-Нижневолжскнефть»
Система постоянного мониторинга NEO впервые была установлена на морской платформе в горизонтальную добывающую скважину. Разрешающая способность оценки давления лучше 0.001 атм, что позволяет отслеживать незначительные изменения пластового давления со временем.

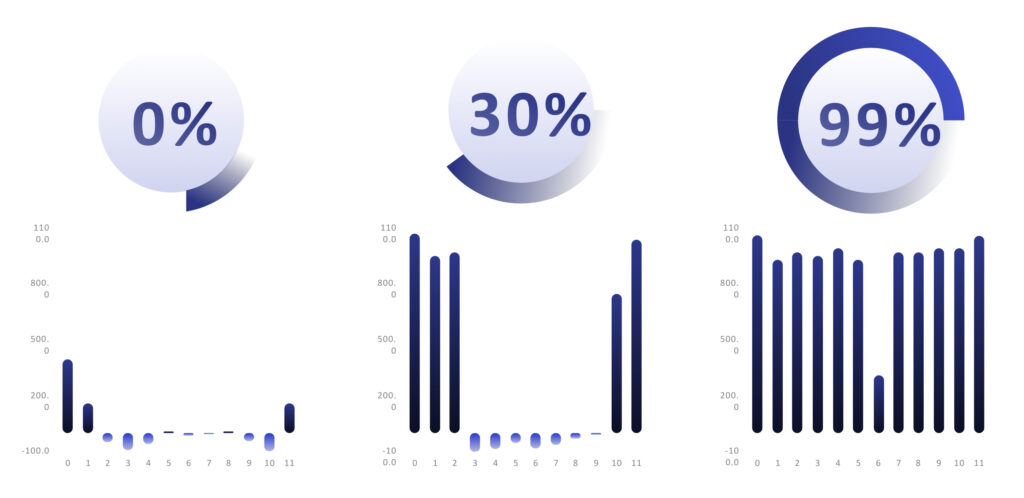

Пример 4. Отображение в системе NEO данных об обводненности скважин
