Датчик выноса твёрдых частиц
Как это работает

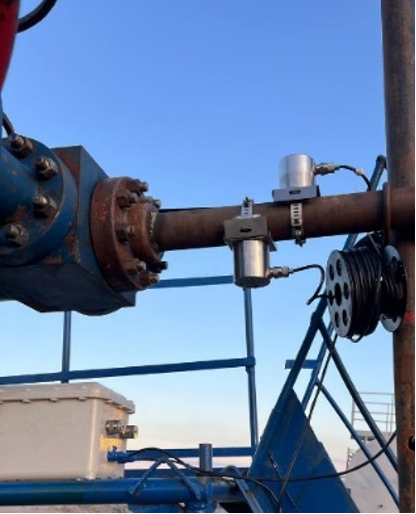

Монитор выноса твердых частиц NEO основан на уникальной технологии, разработанной специалистами компании ООО «НЕОВЭЛЛ». Датчик устанавливается на устье скважины сразу после изгиба на 90 градусов, где твердые частицы ударяются о внутреннюю стенку трубы, генерируя акустические колебания. Акустический сигнал передается через стенку трубы и улавливается датчиком NEO.
Датчик NEO поставляется откалиброванным, и для его работы устройства не требуется калибровка на месте, его можно просто закрепить на стенке трубы. В запатентованном интеллектуальном датчике NEO сигнал обрабатывается с помощью алгоритмов с искусственным интеллектом. Пользователь может оценивать данные о выносе частиц в режиме реального времени и принимать решения, необходимые для эффективной эксплуатации скважин.


Преимущества
Вынос песка в нефтяных и газовых скважинах является серьезной проблемой, с которой сталкиваются производители нефти и газа. Проблема резко обострилась в последние годы в связи с массовым применением ГРП и выносом пропанта. Задача состоит не только в том, чтобы избежать массового выноса песка или пропанта, но и в том, чтобы увеличить срок службы оборудования, поскольку даже небольшое количество частиц в потоке может нанести значительный ущерб и вывести из строя фонтанную арматуру.
Датчики NEO содержат два синхронизированных сенсора для надежного детектирования выноса песка и пропанта в скважинах с различным дебитом.
Методы искусственного интеллекта (самообучающиеся нейронные сети) позволяют безошибочно отличать удары твердых частиц от капель жидкости и других помех (дождь, ветер, работа оборудования).
Искусственный интеллект
Система NEO отличается наличием искусственного интеллекта. Технология включает в себя библиотеку шумов, накопленную в скважинах и в лаборатории, которая автоматически пополняется за счет новых данных.
Интеграция
Все наши приборы оснащены как цифровым, так и аналоговым интерфейсом и соответствуют распространенным протоколам (Modbus RTU, 485). Наши приборы можно легко интегрировать в существующую АСУТП заказчика. Данные передаются в режиме реального времени, а также хранятся на флеш-накопителе.

Технические характеристики:
Метод работы
Пассивная акустика
Обработка
Интеллектуальная электроника внутри сенсорного блока с ИИ
Метод установки
Неинвазивный, крепится к поверхности трубы, врезка не требуется
Минимальный размер частиц*
25 микрон
Минимальная скорость потока
8 г / час
Минимальная скорость потока
0,5 м/с
Неопределенность
±20%
Повторяемость
Лучше 1%
Варианты интерфейса
RS485 (ASCII, двоичный, ModBus RTU), 4-20 мА
Двусторонняя связь
Да
Обновление программного обеспечения
Да
Температура поверхности трубы
-40 ºC до 125 ºC [-40 ºF до 257 ºF]**
Режимы течения
Нефть, газ, вода, многофазный
Взрывозащита
0 Ex ia
Материал корпуса
Нержавеющая сталь 316L
Размеры
ø80 мм x 144 мм [ø3,1” x 5,7”]
Вес датчика
3 кг
Потребляемая мощность
Макс. 2,2 Вт
